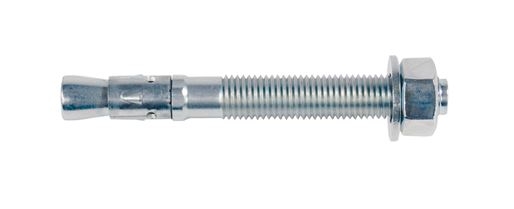

Fischer 45264 Schnellbauanker FBN II 12/50 Stahl elektrolytisch verzinkt 20 Stück

Fischer 45264 Schnellbauanker FBN II 12/50 Stahl elektrolytisch verzinkt 20 Stück

Der effiziente Befestiger für die flexible Befestigung in ungerissenem Beton. Der fischer Schnellbau-Anker FBN II ist ein Stahldübel für die rationelle Befestigung in ungerissenem Beton. Dank des langen Gewindes und zweier Verankerungstiefen ist der fischer Schnellbau-Anker FBN II besonders flexibel einsetzbar. Neben der Front- und Durchsteckmontage ist der Schnellbauanker auch für die Abstandsmontage geeignet. In der verzinkten Ausführung ist der Schnellbauanker für die Befestigung von Handläufen, Konsolen und Kabelkanälen im Innenausbau geeignet.

Vorteile

• Die Standardverankerungstiefe erreicht maximale Tragfähigkeiten. Infolgedessen sind weniger Befestigungspunkte und kleinere Ankerplatten erforderlich.
• Die reduzierte Verankerungstiefe verringert die Bohrlochtiefe. Dies ermöglicht eine kürzere Installationszeit und größere Flexibilität.
• Das lange Gewinde sorgt für ausgeglichene Komponententoleranzen und ermöglicht eine Abstandsmontage, die eine größere Flexibilität bietet.
• Weniger Hammerschläge und minimaler Drehmomentschlupf ermöglichen eine wesentlich einfachere Montage.
• Der Einsteckstift schützt das Gewinde vor Beschädigungen und ermöglicht so ein schnelleres Ein- und Ausbauen des Befestigers.

Charakteristische Merkmale

• Mit der Standardverankerungstiefe realisiert der FBN II die allerhöchste Tragfähigkeit. Das bedeutet: weniger Anschlagpunkte und kleinere Ankerplatten.
• Bei Verwendung der reduzierten Verankerungstiefe wird die Tiefe des Bohrlochs verringert und der Einbau vereinfacht.
• Das lange Gewinde gleicht Toleranzen im Bauteil aus. Darüber hinaus ist der FBN II für die abgesetzte Montage geeignet. Das erhöht die Flexibilität.
• Einfache Montage durch weniger Hammerschläge und minimales Verrutschen.
• Der Schlagnocken schützt die Gewinde vor Beschädigungen. Das spart Zeit bei der Montage und Demontage.

Anwendungen

• Stahlkonstruktionen, Geländer, Konsolen, Leitern, Maschinen, Zäune, Fassadensysteme, Baumaterialien,
• Zugelassen für: Beton C20/25 bis C50/60, ungerissen Auch geeignet für: Beton C12/15 Hochverdichteter Naturstein
• Genehmigung ETA-07/0211 DoP Nr. 0015 DoP Nr. 0756-CPD-0296 GS 3.2/18-082-1-r1

Montage

• Der FBN II ist für die Durchsteck- und Durchsteckmontage geeignet; unter bestimmten Bedingungen auch für die Fernmontage.
• Vor der Montage ist die Sechskantmutter in die optimale Position zu bringen (der Einsteckstift steht ca. 3 mm aus der Sechskantmutter heraus).
• Wird ein Drehmoment aufgebracht, wird der Konusbolzen in die Spreizklemme gezogen und gegen die Bohrlochwand geklemmt.
• Die Kopfentlastung ermöglicht eine einfache Handhabung des Ankers.
• Für die Serienmontage empfehlen wir die Verwendung der FABS-Ankerbolzenbefestigung.

Technische Daten

• Zulassung
• Bohrlochdurchmesser d0 12 [mm]
• Min. Bohrlochtiefe für Durchgangslochmontage h2 135 [mm]
• Länge des Steckers l 146 [mm]
• Max. Nutzlänge Hub, Ständer/Lift, rot tfix 50/65 [mm]
• Gewinde Ø x Länge M 12 x 99 [mm]
• Schlüsselweite SW 19 [mm]

Standardmäßig mitgeliefert

• 20 Einheiten
